Esquema elétrico do som Citroen/Peugeot

Este post foge um pouco do que comumente posto, que é relacionado a TI e fotografia, mas como tive bastante dificuldade para achar este esquema estou postando aqui.

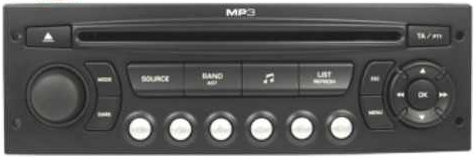

O objetivo deste post é mostrar o esquema elétrico do som (imagem abaixo) utilizado em alguns carros da Citroen e Peugeot. A Motivação deste post foi a necessidade de instalar um Subwoofer no Citroen C4.

Som

Alguns termos que me ajudaram no processo de busca na internet.

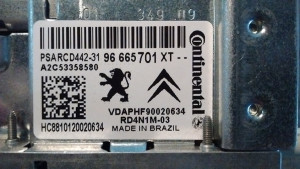

Geralmente este aparelho tem uma etiqueta na lateral conforme a imagem abaixo:

Etiqueta_som

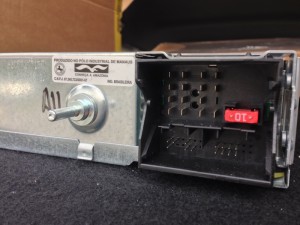

Este som (RD4) utiliza o padrão de conector, conforme a imagem abaixo:

008_RD4_Todas_Vias_s

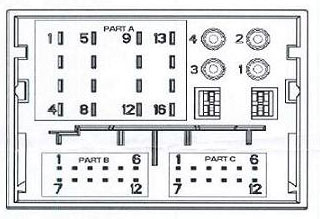

Este conector utiliza a seguinte pinagem:

anschluss

Onde:

Pino Função
Part A
1 + Audio Traseiro Direito
2 + Audio Dianteiro Direito
3 + Audio Dianteiro Esquerdo
4 + Audio Traseiro Esquerdo
5 – Audio Traseiro Direito
6 – Audio Dianteiro Direito
7 – Audio Dianteiro Esquerdo
8 – Audio Traseiro Esquerdo
9 Não utilizado
10 Dados CAN (high) ***
11 +12v remoto, controle para ativar amplificadores/módulos/antenas
12 +12v alimentação do radio
13 Dados CAN (low) ***
14 Controle para mute
15 Não utilizado
16 GND (mass), ground
Part B
1 + Audio Direito AUX 2
2 – Audio (GND) AUX 2
3 Não utilizado
4 + Audio Direito AUX 1
5 Não utilizado
6 Não utilizado
7 + Audio Esquerdo AUX 2
9 Microphone
10 + Audio Esquerdo AUX 1
11 – Audio (GND) AUX 1
12 Não utilizado
Part C
1 GND, ground para CD-Charger
2 Sinal CAN para CD-Charger
3 + bateria para CD-Charger
4 + Audio Direito do CD-Charger
5 Não utilizado
6 Não utilizado
7 Dados CAN (high) ***
8 – Audio (GND) do CD-Charger
9 Não utilizado
10 + Audio Esquerdo do CD-Charger
11 Não utilizado
12 Não utilizado





Fonte:
